Simulasi Routing menggunakan Cisco Packet Tracer

    1.       Buat 5 LAN

Callsign : Kilo, Limo, Mike, November, Oscar

( 1 Server, 1 PC, 1 Laptop)

a)       Kelas A

a.        Mike (WLAN)

-          Server        50.1.1.1

-          Linksys       50.1.1.2

-          Gateway     50.1.1.5

-          Laptop        50.1.1.10

-          PC               50.1.1.11

b)        Kelas B

a.        Limo

-          Server        200.1.1.1

-          Gateway     200.1.1.5

-          Laptop        200.1.1.10

-          PC               200.1.1.11

b.       Oscar

-          Server        210.1.1.1

-          Gateway     210.1.1.5

-          Laptop        210.1.1.10

-          PC               210.1.1.11

c)       Kelas C

a.        Kilo

-          Server        140.1.1.1

-          Gateway     140.1.1.5

-          Laptop        140.1.1.10

-          PC               140.1.1.11

b.       November

-          Server        160.1.1.1

-          Gateway     160.1.1.5

-          Laptop        160.1.1.10

-          PC               160.1.1.11

   2.       Setting IP di masing-masing LAN

    Ex:          Kilo

-        Server                     140.1.1.1

-        Gateway                 140.1.1.5

-        Laptop                    140.1.1.10

-        PC                            140.1.1.11

a)       Server

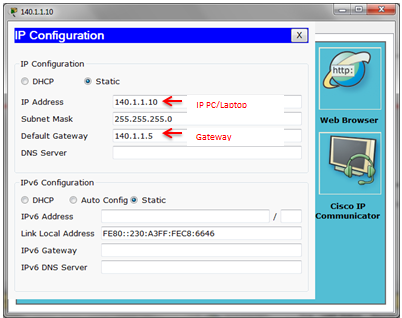

b)       Laptop/PC

c)       Tambahkan Switch PT-Empty

Penjelasan :

1.       Double klik di Switch PT-Empty, pilih Physical untuk menambah module

2.       Matikan Switch sebelum menambahkan module

3.       Pilih PT-SWITCH-NM-1CFE

4.       Drag/Tarik ke Port yang kosong.

d)       Hubungkan Laptop, PC , dan Server ke Switch dengan kabel Copper Straight.

e)       Hubungkan Switch ke FastEthernet Router 0/0  dengan kabel Copper Straight.

Lalu, tambahkan IP Default Gateway ke FastEthernet 0/0 di Router, dan Checklist “On” di Port Status.

f)        Lakukan hal yang sama untuk membuat LAN Limo, November dan Oscar seperti di atas.

    3.       Setting WLAN (Mike)

a)       Setting IP Laptop,PC dan Server seperti LAN Kilo.

b)       Ganti Switch dengan Linksys (Untuk akses wireless).

c)

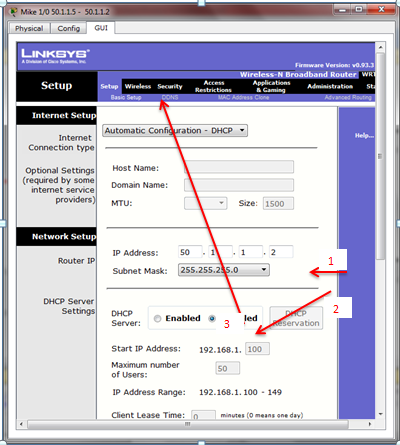

Setting Linksys

Penjelasan :

1.       Isi IP untuk Linksys

2.       DHCP Server di Disable à klik Save (Paling bawah)

3.

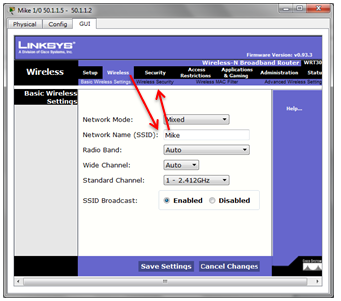

Klik Wireless

4.       Isi Network Name (SSID) dengan “Mike”

5.       Save

6.       Klik Wireless Security

7.       Security Mode      : WPA2 Personal

Passphrase            : mike1234

8.       Klik save (paling bawah)

d)       Di Laptop/PC

1.       Ganti module dengan Linksys-WPC300N



2.       Klik PC Wireless



3.       Pilih Mike, lalu klik Connect

4.       Masukkan Password, lalu klik connect.



e)       Hubungkan Server ke Linksys dan linksys ke Router dengan kabel Straight.

Dan setting IP gateway di FastEthernet 0/0 di router.

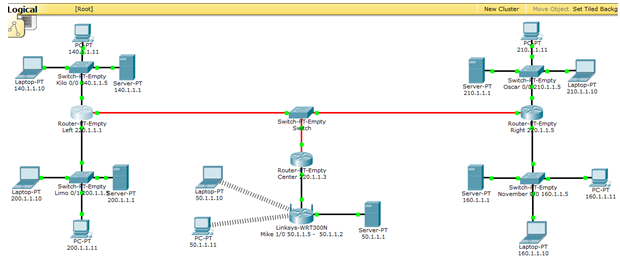

   4.       Tambahkan 3 Router ( Left, Center, Right),

    Karena menggunakan Fiber Optic, Tambahkan module PT-ROUTER-NM-1FGE pada masing-masing router.

   5.       Tambahkan 1 Switch PT-Empty untuk menghubungkan 3 Router.

Tambahkan module PT-SWITCH-NM-1FGE pada switch.

1)      Hubungkan Masing-masing Router ke Switch dengan Fiber Optik.

2)      Setting IP untuk masing-masing FO. Left (220.1.1.1), Center(220.1.1.3), Right(220.1.1.5)

3)      Untuk bisa saling terkoneksi antara PC di Router Left dengan PC di router center/right. Setting ROUTING Static.

4)      Lakukan hal yang sama untuk Router Center dan Right.

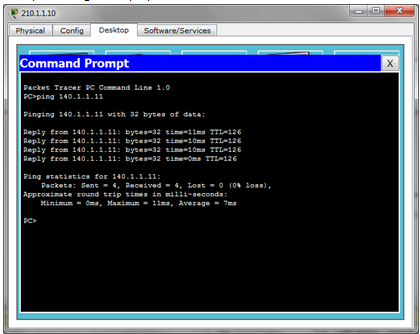

5)      Tes Ping dari Laptop 210.1.1.10 ke PC 140.1.1.11

   6.       HTTP ( di server)

   7.       Tes HTTP – Web Browser

    Dari PC/Laptop 1 Area.

    Dari PC/Laptop di luar area

Sekian tutorial membuat "Simulasi Routing menggunakan Cisco Packet Tracer".

Kurang lebihnya mohon dimaklumi.

Putfan :)
